SSD 凭什么断电了数据还在
上一篇讲了 DRAM 怎么存一个比特，靠的是电容存电荷。电容一断电，电荷就漏光了，存的数据也跟着没了。但你的 SSD 不是这样啊，电脑关机扔一个月，开机文件全都在。大家好像都觉得这事天经地义吧？可凭什么啊？电都断了，电子凭什么还老老实实待在原地？
NAND 的办法挺朴素，就是把电子关起来。不是打比方，是真在物理上把它关进一个出不来的地方。
电子进得去，出不来
NAND 的存储单元也是个晶体管，但比普通晶体管多了一层东西。那是一层导电层，四面八方都被绝缘体包死了，叫浮栅。往浮栅里充电或者放电，晶体管的阈值电压就跟着变。阈值电压这个词有点书面，大概就是「要多高的电压才能把这个晶体管打开」。读的时候测一下这个电压是高是低，就知道里面存的是 1 还是 0。
门道全在包着浮栅的那圈绝缘层上。电子一旦被塞进去，四周全是绝缘体，它就出不来，断电了也还是出不来。教科书管这个叫「非易失性」，这词也挺书面的，意思就是断电不丢数据。所以 SSD 断电数据还在，没什么玄的，就是电子被关住了，跟供不供电没有一毛钱关系。

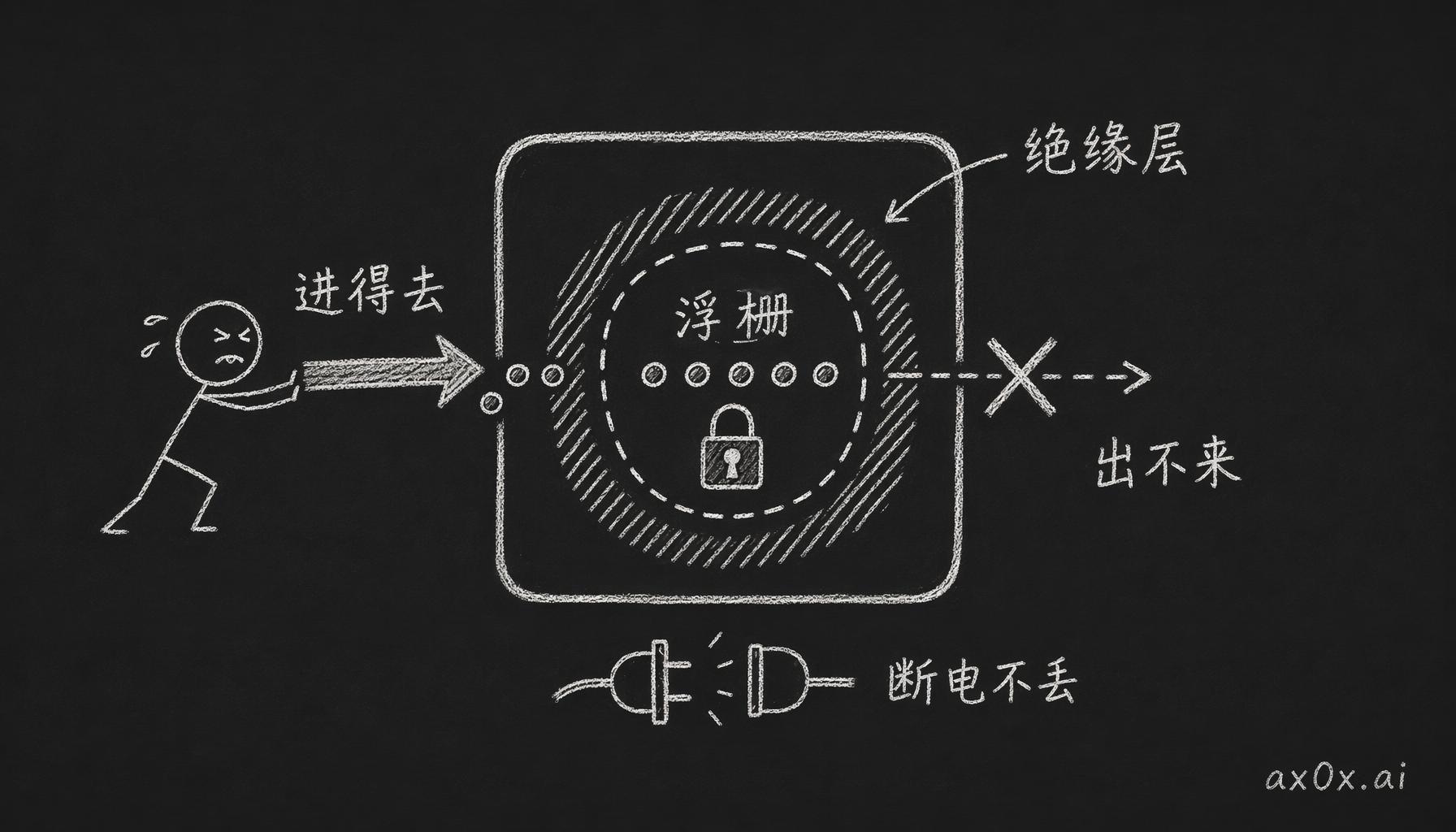

NAND 靠一圈绝缘层把电子物理关在浮栅里，进得去出不来，断电也跑不掉，所以数据不丢
一个单元能塞几个比特
那一个单元能不能多存几个比特啊？可以。浮栅里的电荷量不是只有「有」和「没有」两档，还可以细分成好几档电平，档数每翻一倍，就能多表示一个比特。
SLC 一个单元就两个电平，0 和 1，存 1 个比特，最快也最耐用，企业级和数据中心用得多。MLC 四个电平，存 2 比特。TLC 八个电平，存 3 比特，是现在消费级 SSD 的主流。QLC 十六个电平，存 4 比特，容量最大，耐用性也最差。

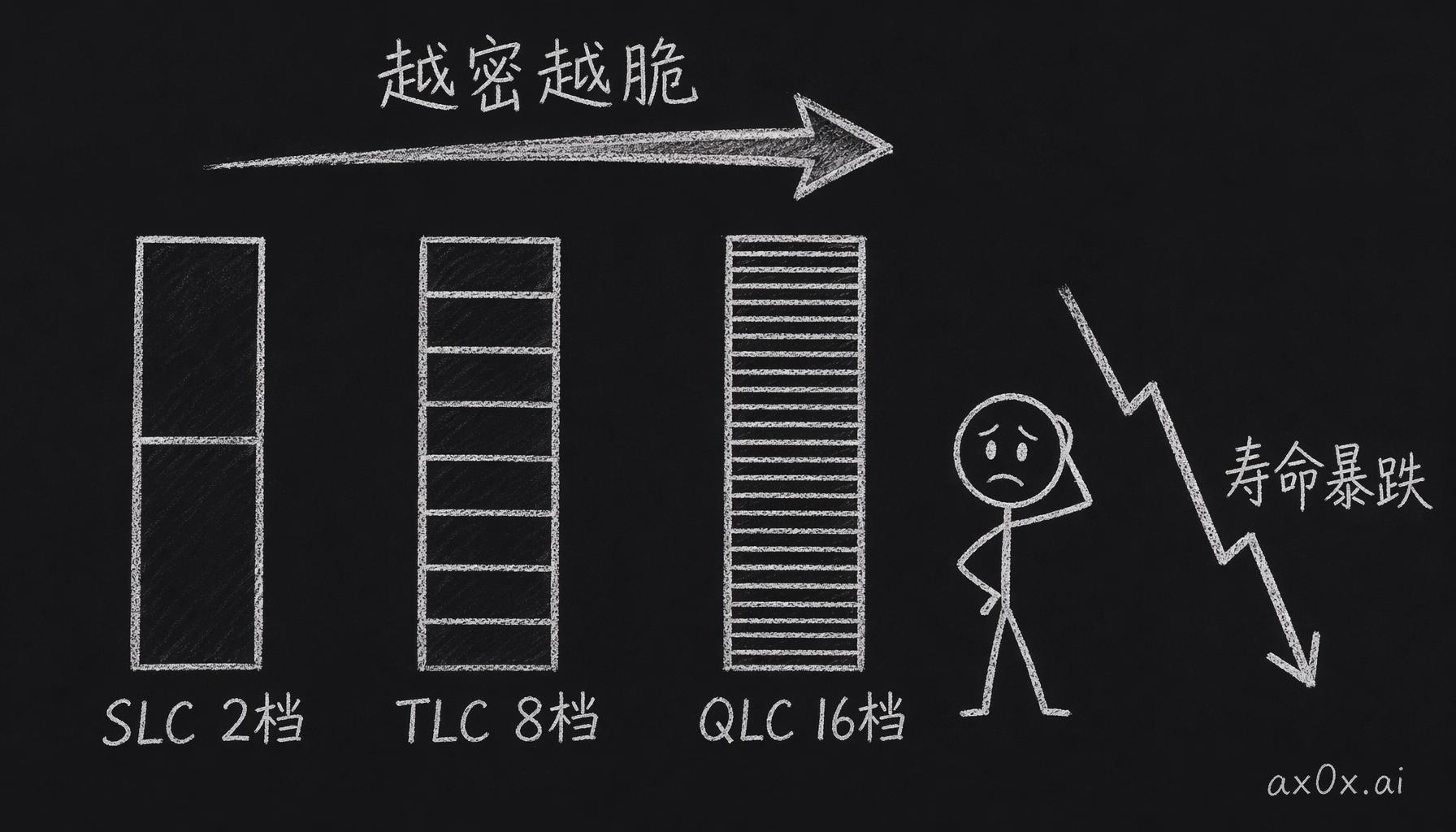

一个单元塞进越多比特，就要把同一段电压切成越多档、档间越窄，密度越高寿命就越短
电平分得越细，读起来就越费劲，因为噪声和干扰会让相邻的电平糊在一起，只能靠更复杂的纠错码去兜底，也就是 ECC。QLC 的原始误码率是 SLC 的 1000 倍以上。1000 倍啊。所以市面上所有 QLC SSD 平时都是边读边纠错，不是偶尔纠一下，是一直在纠。
为什么 SSD 写多了会坏
NAND 有个致命的物理限制。写入和擦除都是拿高电压把电子硬压过绝缘层，每来一次，绝缘层就被击穿一次。次数多了，绝缘层慢慢退化，开始漏电，最后连电平都分不清了，这个单元就废了。
SLC 大概能扛 10 万次编程/擦除，TLC 掉到 1,000 到 3,000 次，QLC 只有 500 到 1,000 次。而且这个次数还不是你直觉里那种「写满一次算一次」，因为 SSD 内部有写放大。你写 1MB 数据，SSD 内部要搬移、擦除、重写，真正落到闪存上的物理写入可能是 3 到 5 倍。
所以 SSD 主控芯片有很大一部分心思，都花在给 NAND 续命上。把写入摊到所有单元上，别让某几个块先磨报废，这叫磨损均衡；擦一个块之前，先把里面还有用的数据搬到别的块去，这是垃圾回收；再维护一张从逻辑地址到物理地址的动态映射表，就是 FTL。这一整套都跑着，SSD 实际能用的寿命还是比纸面上那个数低得多。
缩不动了就往上堆
传统 NAND 是二维的，存储单元在芯片表面一字排开。想提密度就得缩制程，单元一缩小，绝缘层也得跟着变薄。但绝缘层薄到一定程度，就关不住电子了。在平面上往小了缩，就这么缩到了物理极限。
3D NAND 干脆不缩了，往上堆，把存储单元竖起来一层一层叠，相当于从平房改成盖楼。现在主流已经堆到 200 多层，三星 2024 年量产了 290 层的。密度靠层数往上涨，绝缘层就不用再变薄了。

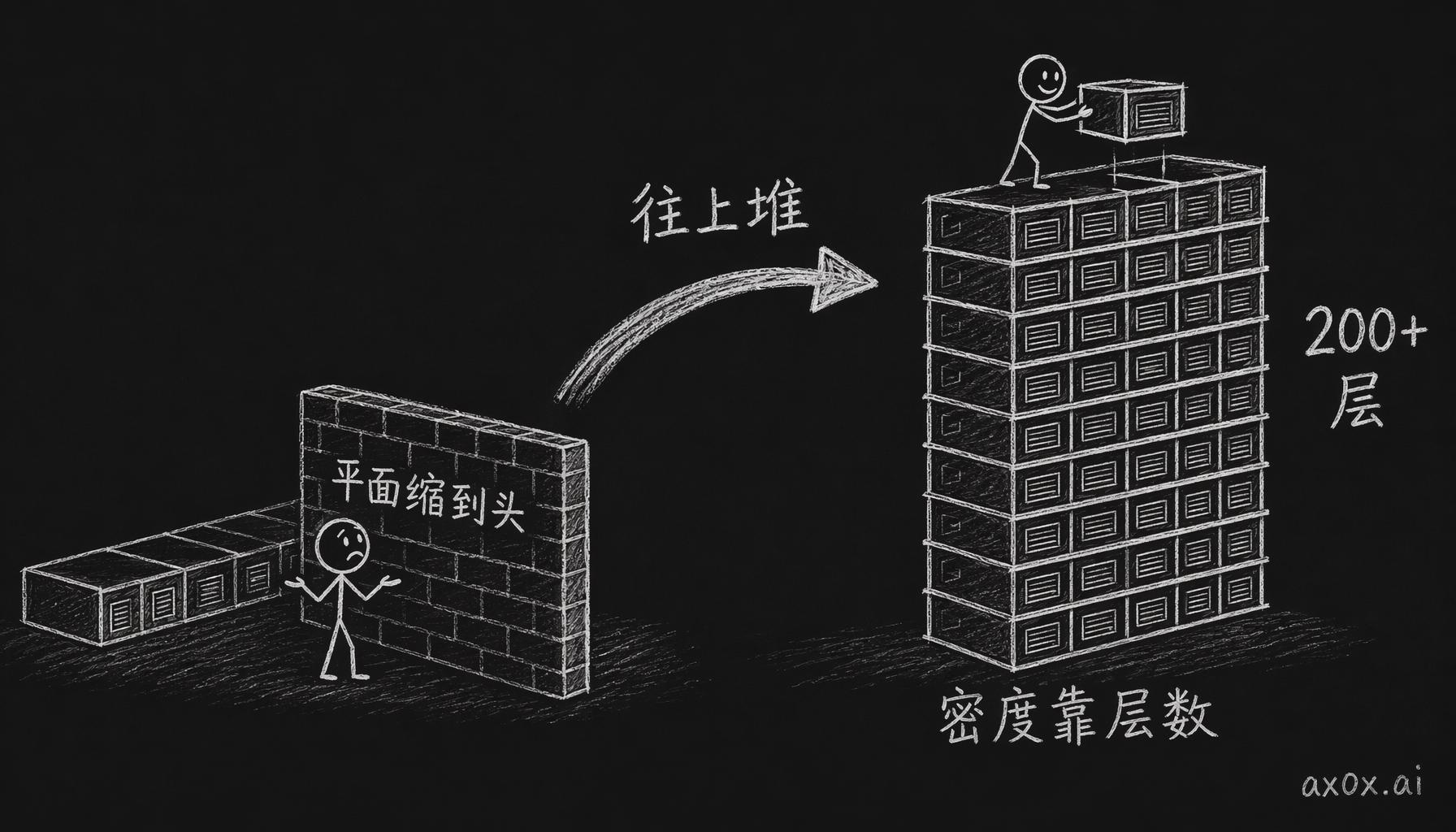

平面缩微撞到物理墙后，NAND 不再缩小单元，而是把存储单元一层层竖着往上堆，靠层数涨密度
我只能说，3D NAND 是过去十年存储行业最成功的创新。物理上没什么新突破，纯粹是工程上把单元一层一层堆上去，硬给做成了。
AI 这波跟 NAND 有什么关系
模型权重平时躺在 SSD 上，推理的时候才加载进 HBM/DRAM。数据走的是 SSD → DRAM → GPU 这条路，每次切换模型（比如推理时换一个 LoRA adapter），都得重新搬一遍，所以 SSD 有多快，直接决定了 cold-start 延迟有多长。
训练那边更夸张。大规模训练的数据集动不动就是 TB 级甚至 PB 级，全存在 NAND 阵列里，光是加载数据就成了训练的瓶颈。GPU 利用率常年低于 70%，这里面有很大一部分时间就是在等数据从存储搬进内存。这么贵的卡在那干等数据，讲道理挺离谱的。
边缘 AI 那边还有个挺有意思的方向，就是能不能干脆直接从 NAND 推理。模型权重就留在 NAND 上不动，用到哪一层，才把哪一层加载进 DRAM。这是 offloading 的前沿方向。
NAND 不像 HBM 那么亮眼，但 AI 系统整体能跑多快，很多时候是它说了算。下一篇就讲那个亮眼的 HBM，它把内存直接架到了芯片头顶上。
