内存和显存是怎么分家的
内存大家都知道，插在主板上、给 CPU 暂存数据的那个条。显卡上其实也有一圈类似的颗粒，焊在 GPU 旁边，给显卡暂存数据，这个叫显存。这俩活听着是不是一模一样？都是暂存数据。但你真去看参数，它们早就不是一个东西了，差得非常远。同样是存数据，凭啥就分了家啊？这篇就聊这个事情。
内存是怎么存数据的
内存存数据靠的是电容。电容充了电就算 1，没电就算 0。但电容不能直接挂在电路上，它会乱放电，干扰旁边的电路，所以得给它配一个晶体管当闸门：晶体管打开，电容才跟外面通话；关上，它就自己安静待着。一个电容配一个晶体管，这就是内存最小的存储单元。
麻烦的是电容会漏电。电放着放着就漏没了，1 慢慢就变成 0 了，数据就丢了。所以内存得隔一段时间把所有电容读一遍，再原样写回去，这个动作叫刷新。你想啊，读写本来就绕，还得定时刷新，内存天生比 CPU 慢，根子就在这。电容阵列、感应放大这些细节，「存储为什么是门好生意」里讲 DRAM 那篇拆得很细，这里就拿它当个底子，不重复讲。
显存一开始就是内存
很多人可能不知道，显存一开始跟内存就是同一个东西，显卡厂直接拿内存的 DDR 标准来做显存。后来 GPU 越做越强，DDR 喂不饱它了，英伟达就拉上 ATI 另起炉灶，搞了一套自己的标准，叫 GDDR，前面那个 G 就是 Graphics。
那为啥 DDR 就喂不饱 GPU 了啊？这得先看 CPU 和 GPU 干活的方式差在哪。CPU 是核少，但每个核都很猛；GPU 是核特别多，但每个都比较弱。拿「把一张很暗的图提亮」举个例子。CPU 的干法是：把第一个像素从内存搬进来，算完亮度，写回去，再搬第二个、第三个，一趟一趟来。GPU 完全不是这个路子，它的控制器先给成百上千个核把活分好，你管 1 号像素、你管 2 号像素，然后一声令下，所有核同时冲到显存把自己那个像素取回来，同时算，同时写回去。

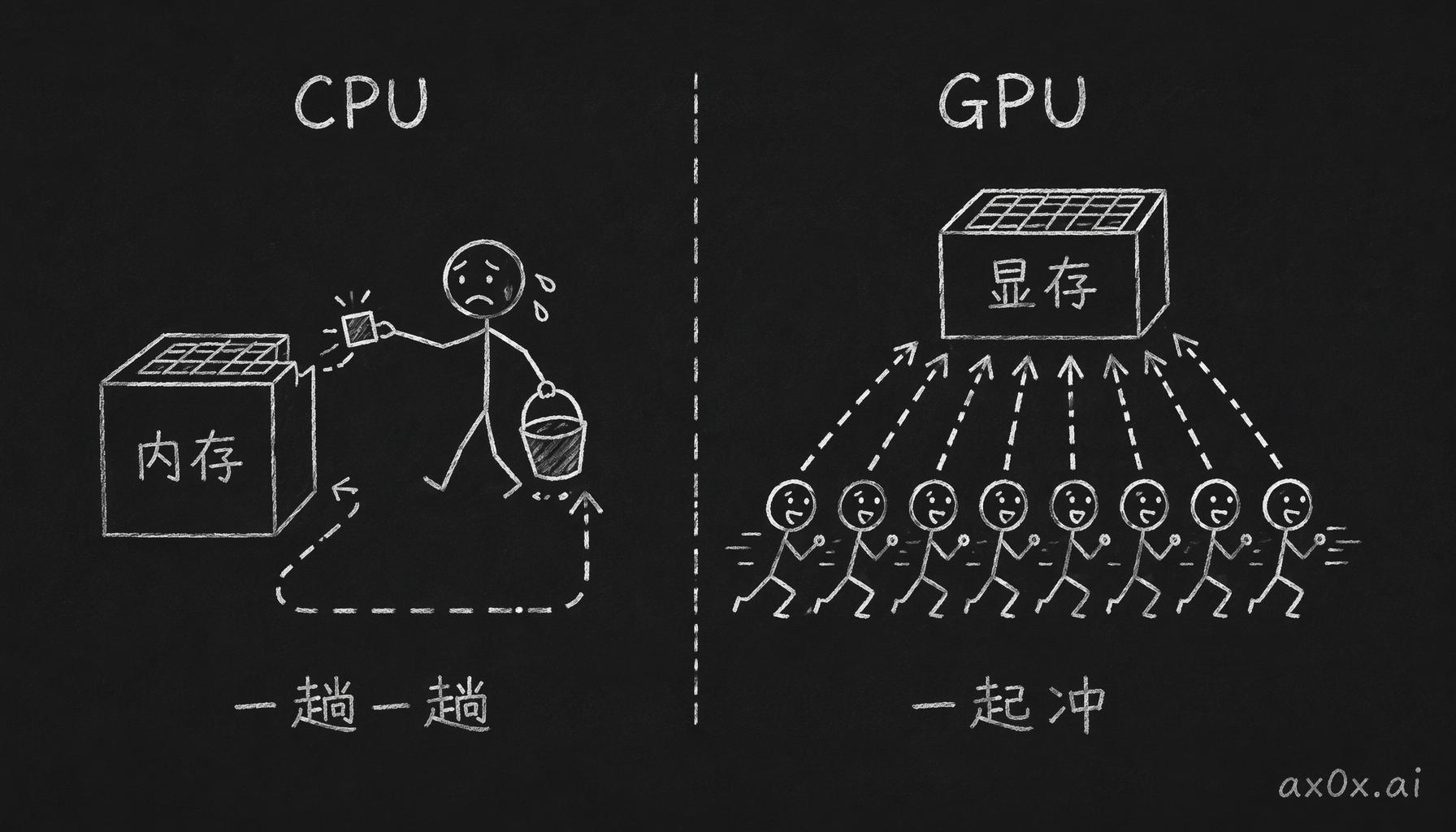

CPU 少核逐个搬像素，GPU 多核同时冲向显存取数——两种取数方式是内存与显存分家的根源
显存的带宽是怎么堆上去的
GPU 这种所有核一起搬的干法，对带宽的胃口比 CPU 大太多了。带宽等于传输频率乘以位宽。Redknot 有个比方我觉得特别好懂：带宽就像两个城市之间运货，位宽是你修了几条路，频率是每条路上货车跑多快。

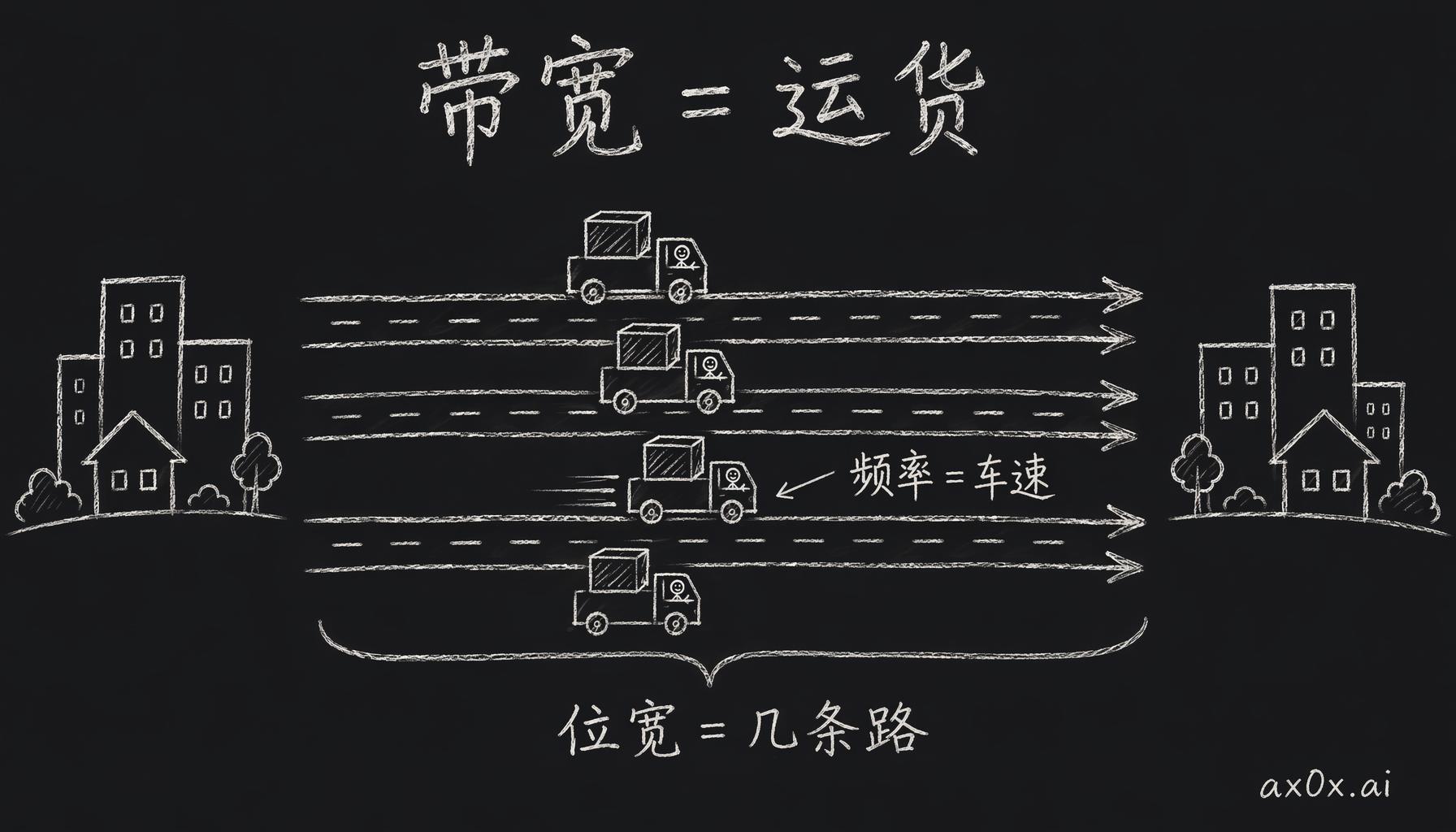

带宽 = 位宽 × 频率：位宽是两城之间修了几条路，频率是每条路上货车跑多快
位宽上，内存一般就是 64 比特，双通道也就 128；显存这边，4090 是 384 比特，5090 直接干到 512 比特，完全不是一个量级。
频率呢？电信号在线路里本来就跑得接近光速，这条路上没法再快了。那怎么办？在一个时钟周期里多传几次。最传统的电路，一个周期传一次数据，这叫 SDR。后来大家发现时钟信号一上一下有两个边沿，每个边沿各传一次，一个周期就能传两次，这就是 DDR——内存名字里那个 DDR 就是这么来的。显存还嫌不够：GDDR5 把时钟信号拷四份、错开，一个周期传四次；GDDR6 干到八次。再往下榨，就得让一次传输带上更多比特：原来电平只有高低两种，一次传 1 比特；改成四种电平，一次就传 2 比特，这个技术叫 PAM4。GDDR6X 靠它又翻了一倍，一个周期传 16 次。不过 PAM4 这步迈得太激进了，到 GDDR7 又退回了更稳一点的三电平 PAM3。
内存为啥不卷带宽
反过来看内存，除了上下边沿传输这一招，这么多年基本没整什么新活，位宽一直是 64 比特，每一代就把频率往上挤一挤。不是内存厂不想卷，是卷带宽对 CPU 真没什么用。
CPU 干的活大部分是串行的。比如从 1 加到 100，每一步都得等上一步的结果出来，你没办法把 99 次加法分给 99 个核同时算。这种活只能一步一步来，每一步要的数据其实没多少，所以对带宽的需求不高。CPU 真正在乎的是另一个东西——从开始取数据，到数据拿到手，中间那段时间差，这个叫延迟。串行任务一步接一步，每一步都搭进去一点延迟，累加起来就把总时间拖得很长。现在内存的延迟大概在五六十到七八十纳秒，这对 CPU 来说已经是龟速了，所以 CPU 才拼命往芯片上加缓存，能不去内存就不去。
GPU 就不在乎延迟了。那么多核是同时去取数的，等也是一块儿等，延迟长一点，摊到整个任务上并不明显。Redknot 在这顺手拆了个老师最爱用的偷换概念：「你一个人说话耽误一分钟，45 个同学就被你耽误 45 分钟」——不对啊，明明就是一分钟，45 个人一起等是一分钟，一万个人一起等还是一分钟。GPU 就是这个道理。所以显存延迟普遍在 200 纳秒往上，也无所谓，它堆带宽的那些花招，很多本来就是拿延迟换的。（苹果那种把内存显存揉到一块的统一内存，是另一个故事，够单开一篇。）
带宽推到极致，就是 HBM
到了 AI 这，游戏显卡那点带宽又不够看了。AI 芯片要的是更狠的位宽，于是就有了 HBM。狠到什么程度呢？普通的 GDDR7 一颗芯片才 32 比特，HBM3E 一个堆叠上来就是 1024 比特。但 1024 比特意味着光传数据的线就得上千根，再加上供电、地址、时钟这些，HBM3E 总共得接近四千根线，普通基板是玻璃纤维做的，这么多线根本铺不开。怎么办？换一片磨得比镜子还平的硅来当转接板，这个东西叫中介层；存储芯片这边则打孔、穿铜柱，一层一层垂直叠起来，这个工艺叫 TSV。一个 GB300 服务器节点这么堆下来，能塞超过 1TB 的 HBM，单价 200 万人民币。这里面 GPU 芯片本身没那么贵，贵的大头是它头顶那坨 HBM。

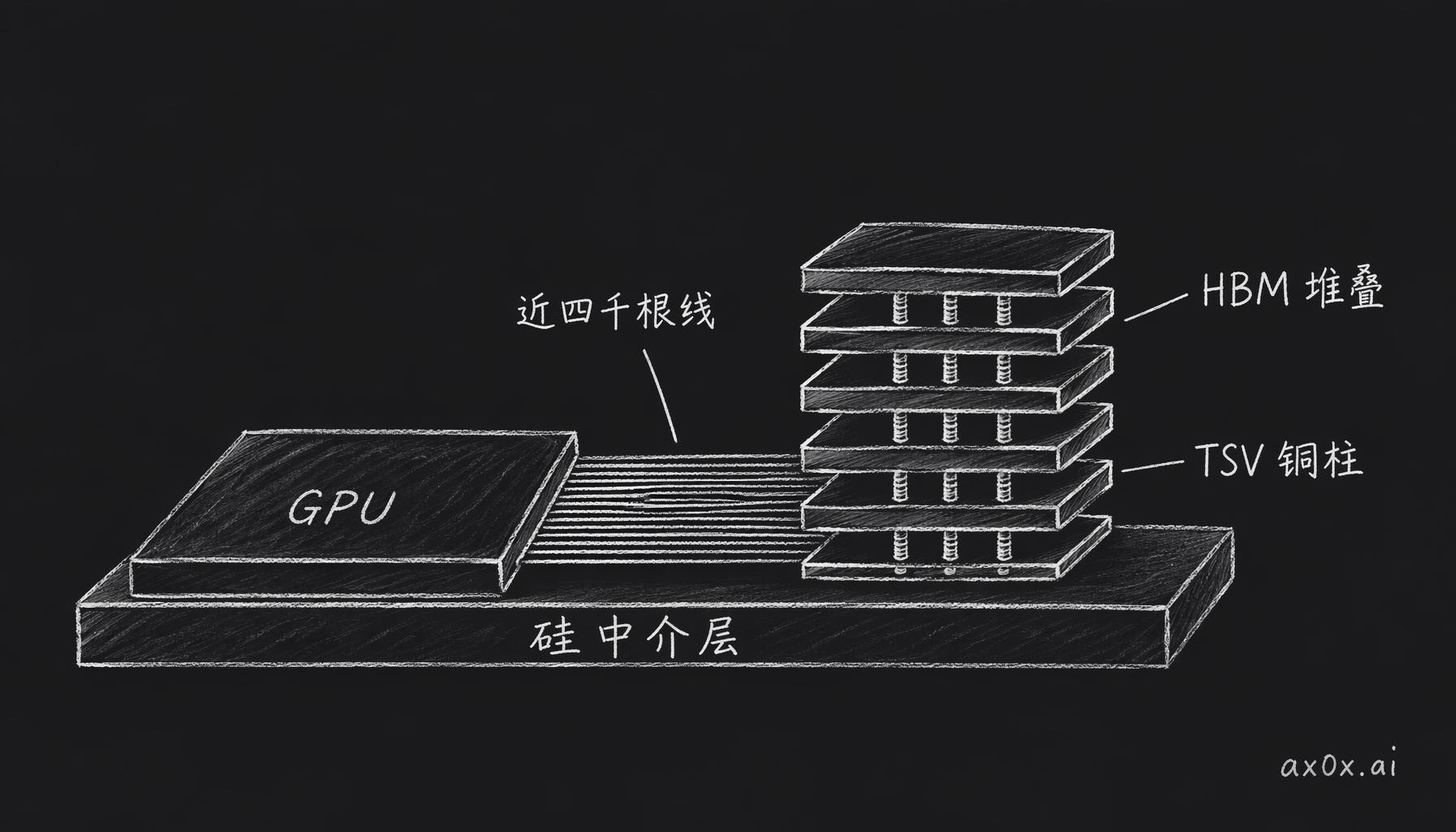

HBM 把存储芯片打孔穿铜柱垂直叠起来，坐在硅中介层上紧贴 GPU，用近四千根线换来极致带宽
硅中介层、TSV 这些精细活，「存储为什么是门好生意」里讲 HBM 那篇专门拆过，这里不展开。只补一个副作用：HBM 的产线跟普通内存高度重叠，AI 把产能抢走了，普通内存就得涨价。你最近买内存条觉得贵了吧？有一部分原因就是产能被 AI 拿走了。
存储这条线到这就讲齐了。硬盘上的浮栅也好，内存里的电容也好，还有 GPU 这颗芯片本身，说到底全是一块块硅上造出来的电路。下一篇聊聊这些电路是怎么用光造出来的。
本文整理自 B 站 UP 主 Redknot-乔红 的硬件科普合集。「运货」的带宽比喻、还有那个「45 个同学」的段子都是他的原话，比干巴巴讲参数好懂太多。本系列只做主题重编与转写。
