电网一抖，机房靠什么撑过去
上一篇顺着电线走了一遍，看 345 kV 的高压电怎么一步步降成芯片里的 1 V。那条路有一个隐含的前提，就是外面的电网一直稳稳当当地供着电。现实里的电网经常会闪一下，有时候还会彻底断掉。对 AI 数据中心来说，哪怕供电断上一小会儿，正在训练的几万张 GPU 就可能整批掉线，进度得退回上一个检查点重来。
机房为了不掉线，在电网和芯片之间排了一整支接力队。离芯片越近的设备反应越快，手里存的能量越少。离芯片越远的设备存的能量越多，启动起来越慢。真到断电那一下，最容易出事的是两棒交接的地方，或者所有备用电源共用的那根母线。
断电后的毫秒到分钟接力赛
把机房里的备用电源按离芯片从近到远排个队，一共分四棒。第一棒贴在主板上，是电压调节模块（VRM）旁边的电容。它们在微秒级就能放电，存的能量也最少。第二棒装在机柜里，是电源模块（PSU）内部的大电容和机柜电池备份单元（BBU）。它们在毫秒级接手，能撑几秒到几分钟。第三棒放在白区外面的灰区机房，是园区级的不间断电源（UPS）和配套电池柜，能顶上 5 到 10 分钟。第四棒立在院子里，是一排柴油或燃气备用发电机，外加现场大型储能电池系统（BESS）。只要油罐里还有油，发电机就能一直转下去。物理上没有哪种设备能同时做到微秒级响应、又能存够几十个小时的能量，所以只能一层层接力。

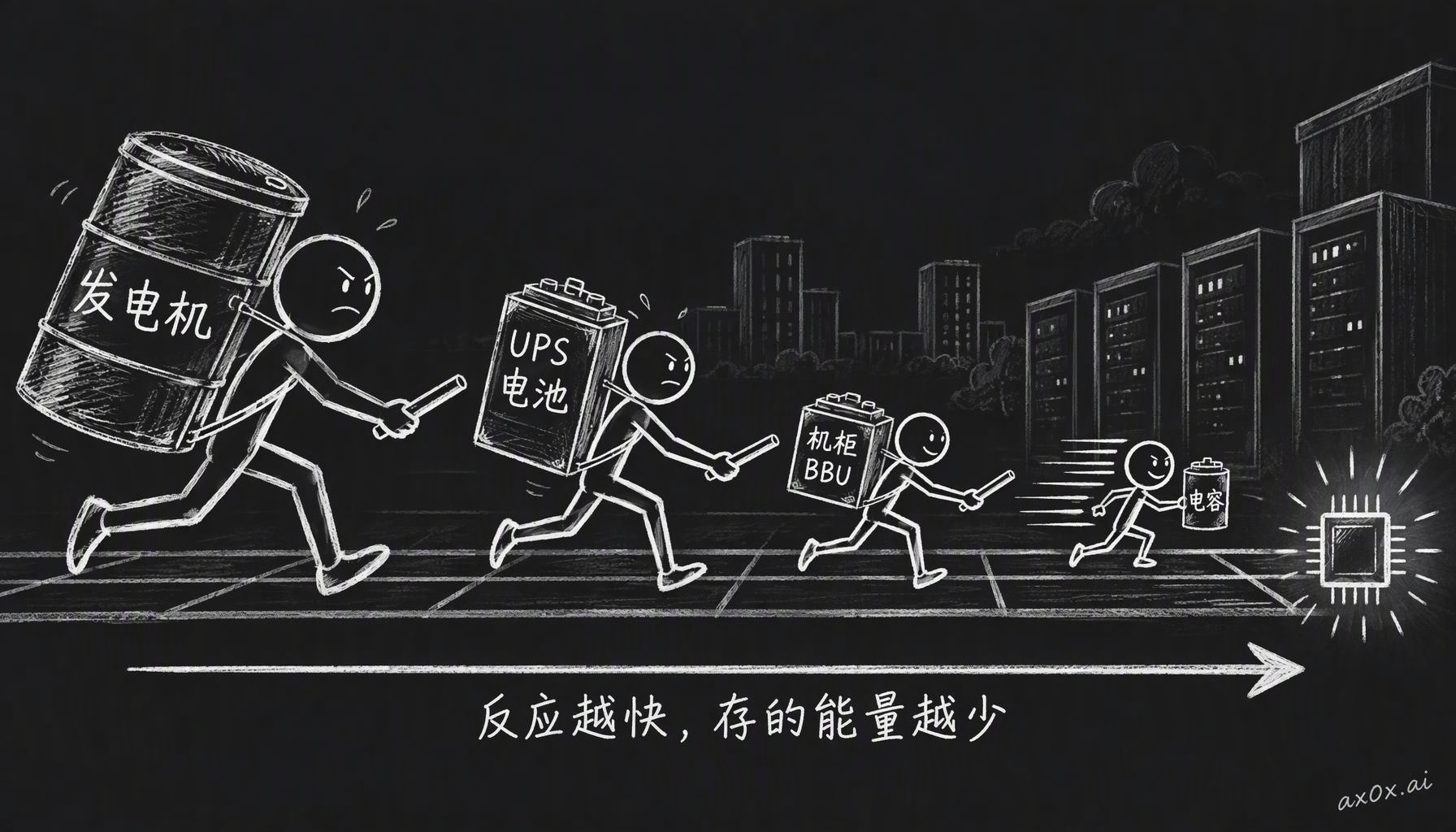

备用电源是一场接力：发电机能撑好几个小时但启动要几秒，UPS 电池能撑几分钟，机柜 BBU 在毫秒级接手，电容反应最快、存的能量也最少
先看灰区里的那台大 UPS。市面上最简单的备用电源叫离线式（offline）或后备式（standby）UPS。平时市电正常，交流电直接绕过电池送给设备。一旦断电，里面的转换开关才切到电池和逆变器那条路上。这个切换动作再快，也会留下几毫秒的断电空档。厂商标称切换时间一般在 2 到 12 毫秒，常见的是 4 到 8 毫秒。Kian 的说法是，家用电脑自己电源里的电容就能顶过这几毫秒，所以用这种 UPS 没问题，数据中心可接受不了这个空档。
大多数数据中心的灰区机房都用在线式双变换（online double-conversion）UPS。外面的交流电进门之后，哪怕电网稳得很，也先过一遍整流器（rectifier）变成直流电，流进中间的直流母线（DC link）。紧接着，直流电再过一遍逆变器（inverter），重新变回交流电送往机房。
上一篇刚算过，每次交直流转换都要掉几个百分点的效率。在线式 UPS 为什么要白白多做一次交流变直流、直流再变交流？答案就在中间那段直流母线上。UPS 的电池组直接挂在这根直流母线上。一旦外面的电网断了，整流器没电过来，直流母线上的电池立刻顺着原来的路径继续往逆变器供电。中间没有任何开关需要拨动，切换时间严格等于 0 毫秒。平时损耗掉的那点转换效率，买来的就是这 0 毫秒的无缝交接。
为了省下平时的损耗，现在很多双变换 UPS 也支持生态模式（eco mode），平时走旁路把效率提到 99% 左右，出事再切回来。不少超大规模云厂商干脆把电池从灰区挪进了机柜，比如 Google 自研的机柜锂电池和开放计算项目（OCP）ORv3 标准的机柜 BBU。微软在亚特兰大的 Fairwater 数据中心走得更远，直接给 GPU 集群砍掉了机房级 UPS，后面细聊。
一台真实的机房级 UPS 长什么样？Kian 在课上拿施耐德电气的 Easy UPS 三相模块化系列（Easy UPS 3-Phase Modular）做例子。打开柜门，里面插着一排 50 kW 的功率模块，模块里是整流器和逆变器，柜里另有静态旁路开关。单台机柜能塞 1 到 5 个模块，做成 50 到 250 kW 的容量。一台 250 kW 的柜子高约 2 米，宽 0.6 米，深 0.85 米。这还只是功率转换柜，存电的电池得另外装在独立的电池柜里，经过电池接口连过来。把 4 台 250 kW 机柜并联，总容量就是 1 MW。只用 750 kW 带负载，空出 1 台 250 kW 做备胎，就算配出了 N+1 架构。
电容只顶得住十几毫秒，后面得靠电池和发电机
把镜头拉近到那根 800 V 的直流母线上，看看断电头十几毫秒里，电容和电池是怎么交接的。电容存电的公式是电荷量等于电容乘以电压（$Q = CV$）。Kian 算了一道教学题。假设直流母线上挂着容量 $C = 0.2\text{ F}$ 的大电容，平时电压充到 $V = 800\text{ V}$。里面一共存了 $0.2 \times 800 = 160\text{ C}$ 的电荷。1 库仑大约是 $6.24 \times 10^{18}$ 个电子，160 库仑就是大约 $10^{21}$ 个电子。
算能量的话，电容存的总能量是 $\frac{1}{2}CV^2$，代进去一共是 $64,000\text{ J}$，即 $64\text{ kJ}$。后面拖着 1 MW（每秒吃 $1,000\text{ kJ}$）的负载，64 kJ 听起来能撑 64 毫秒。实际上根本撑不到。电容一放电，电压就会往下掉。后面的逆变器和电源有最低电压门槛，假设掉到 $700\text{ V}$ 就要保护关机。电压掉到 $700\text{ V}$ 时，电容里还剩 $\frac{1}{2} \times 0.2 \times 700^2 = 49\text{ kJ}$。这 $49\text{ kJ}$ 锁在 700 V 底线以下，拿不出来用。能救急的只有 800 V 到 700 V 这段窗口里的能量，一共 $64 - 49 = 15\text{ kJ}$。喂给 1 MW 的负载，最多只能撑 $15\text{ kJ} / 1\text{ MW} = 15\text{ ms}$。
好在电池不用等 15 毫秒才出力。真实交接时，电网一断，电池就开始爬坡。假设电池用 10 毫秒把功率从 0 线性拉到 1 MW。这 10 毫秒里负载一共要吃 $10\text{ kJ}$。电池在线性爬坡中出了一半力，提供三角形面积那 $5\text{ kJ}$。剩下的 $5\text{ kJ}$ 缺口由电容补上。电容只掏了 $5\text{ kJ}$，还剩 $64 - 5 = 59\text{ kJ}$。这时候母线电压还有约 768 V。到第 10 毫秒，电池满功率顶上 1 MW，电压稳稳停在 768 V，离 700 V 红线还有很大余量。
等电源恢复，还得把电容亏掉的 $5\text{ kJ}$ 补回去。如果上游电源只出 1 MW，全被负载吃光，电容永远充不回去。假如上游能出 1.05 MW，多出 50 kW 拿去充电容，补齐 $5\text{ kJ}$ 要 $100\text{ ms}$。
电容把头 10 毫秒顶过去了，接下来 UPS 电池要一直撑到院子里的柴油发电机接棒。很多人以为大柴油发电机启动得热车好几分钟。其实美国消防协会有个规范（NFPA 110 Type 10），要求应急发电机从断电算起，大约 10 秒内就得启动，把电送上母线。只有多台大机组需要并联同步合闸时，才会多花几十秒。既然发电机 10 秒左右就能顶上，UPS 电池为什么还要按 5 到 10 分钟来配？Intel 的机房是按满载撑 5 分钟设计的，Cloudflare 用的那座波特兰机房配了约 10 分钟。这 5 到 10 分钟是留给意外的，防的是发电机第一把没打着火。
算电池容量时，铭牌数字还得打两次折。Kian 的算例是这样的。一套标称 1 MWh 的电池，假设为了保寿命只用 80% 的电（留 20% 底子），转换时再掉 5%，真正能送到手里的电只有 $1 \times 0.8 \times 0.95 = 0.76\text{ MWh}$。拿去带 6 MW 的负载，能撑 $0.76 / 6\text{ 小时} = 7.6\text{ 分钟}$。这里有个新手容易踩的坑。电池既要看存了多少电（MWh），也要看同一时刻最多能往外送多大功率（MW）。上面那套电池如果最大输出功率是 8 MW，带 6 MW 负载毫无压力。可要是最大输出功率只有 4 MW，哪怕肚子里电再多，面对 6 MW 负载也会留下 2 MW 缺口，机房当场跳闸。
如果把电池放大几十倍配上光伏，电池还能当主力电源用。Redwood Materials 在内华达州斯帕克斯（Sparks）的园区就建了这么一套微电网，2025 年 6 月投运。他们用 12 MW 太阳能板配 63 MWh 的退役电动车旧电池，给园区里 Crusoe 的模块化数据中心供电。初期负载约 1 MW。完全没太阳的话，63 MWh 按铭牌算能撑 63 小时，扣掉前面那两层折扣，实际能撑约 48 小时，差不多两天两夜。单靠微电网就能跑到 99.2% 的可用性，把外部电网当备用接进来后，可用性就提到了 99.9%（三个九）。
UPS 机柜里还有两条又救命又危险的通道。如果整流器或逆变器坏了，UPS 会触发静态旁路（static bypass），让市电绕过坏模块直接进机房。上门维修时则会合上维修旁路（maintenance bypass），把整台 UPS 物理隔离出来。一旦进了旁路模式，直流母线上的电池就被挡在外面了。如果逆变器坏了，UPS 正在走旁路，偏巧市电这时候又断了。电池的电得穿过那台坏掉的逆变器才送得出去，根本过不去。机房只能硬停电，一直等到发电机启动接上，差不多 10 秒。
修 UPS 还要防备直流电弧。拉掉外面的交流开关，机器里面照样带电，必须先断开电池、放空电容。而且 60 Hz 交流电每秒穿过零点 120 次（50 Hz 是 100 次），过零时电弧容易自己熄灭。直流电永远不跨过零点，一旦拉出电弧就会一直烧成高温等离子体。所以直流断路器必须专门做灭弧栅、磁吹装置和更大的开距，把电弧硬拉断。
训练功率锯齿与机柜里的缓冲垫
前面讲的是电网断了机房怎么顶。在 AI 训练机房里，还有个反过来的麻烦，几万张 GPU 会齐刷刷地往外拽电网。
第二篇提过一句，这里细说。大模型同步训练时，每个训练步（step）所有 GPU 先一起做前向和反向传播，这时候功耗全顶在热设计功耗（TDP，也就是散热系统设计能扛住的最高功率）附近。算完反向传播，所有卡必须停下计算，走一遍全归约（all-reduce）集合通信，把各自算出的梯度（gradients）汇总平均，再更新权重。通信这段时间里，计算单元闲下来，功耗哗啦一下掉到接近待机。通信一结束，几万张卡又几乎同时踩下油门，功耗冲回波峰。
这种全集群同起同落，画在监控图上就是一排深锯齿。2025 年 8 月，微软、OpenAI 和英伟达联合发了一篇讲训练功率稳定的论文（Power Stabilization for AI Training Datacenters，arXiv 2508.14318）。里面贴了一段 DGX H100 机柜跑真实训练的实测功率曲线，200 秒（约 3.3 分钟）里功率反复大起大落。Meta 在 2024 年的 Llama 3 论文里也记了同样的事。他们那座集群有约 2.4 万张 H100。几万张卡一起停下来的时候，不管是存检查点（checkpointing）、做集合通信，还是一起启停任务，整个数据中心的功率都会一下子上下摆几十兆瓦，快顶到电网能扛的极限。集群到了上百兆瓦，这种几十上百兆瓦的来回抽动，要是频率碰巧对上，可能会让电网里汽轮发电机组的转轴共振，或者让输电线路跟着振荡。
Kian 在课上用一组简化数字算过这种齐步走的账。假设一组机柜跑 60 秒周期的训练循环。前 30 秒计算，功率 120 kW。接着 15 秒交换梯度，掉到 40 kW。最后 15 秒存权重，功率 60 kW。60 秒平均功率是 85 kW。如果 4 组机柜跑同一个同步任务，步子完全一致，一起计算的那 30 秒里总功率会冲到 $120 \times 4 = 480\text{ kW}$。可平均下来只有 $85 \times 4 = 340\text{ kW}$。供电系统为了扛峰值，不得不按 480 kW 去配变压器。假如这 4 组机柜跑的是 4 个独立任务，把起跑时间依次错开 15 秒，任何时刻都刚好有 2 组计算（$240\text{ kW}$）、1 组通信（$40\text{ kW}$）、1 组存权重（$60\text{ kW}$）。总功率变成一条 340 kW 的水平线，峰值凭空削掉 140 kW。Kian 紧接着补了一句，真实大模型训练里几万张卡跑的是同一个任务，算法决定了必须齐步走，没法靠错峰取巧。
拆不开同步任务，就得软硬兼施。微软、OpenAI 和英伟达在论文里验证了三条路。一是在通信低谷塞次要填充负载（Kian 也提过把推理和训练混布来削峰填谷）。二是在 GPU 固件里设最低功耗地板（power floor）和功率爬坡斜率限制（ramp-rate limits）。三是在机柜和园区里塞储能缓冲。不管走哪条路，设计供电系统都得拿真实任务测出来的功率曲线（power trace）去算账，光看平均功率不够。
机柜里的缓冲垫怎么干活？看单个机柜那 0.2 秒的交接账就明白了。假设机柜从通信切回计算，负载瞬间猛跳 $40\text{ kW}$。机柜电源模块（PSU）需要 0.2 秒才能线性爬坡加上这 $40\text{ kW}$。这 0.2 秒的三角形缺口里，少供的能量是 $\frac{1}{2} \times 40\text{ kW} \times 0.2\text{ s} = 4\text{ kJ}$。这 $4\text{ kJ}$ 的窟窿就由机柜 BBU 或超级电容顶上。按 OCP ORv3 规范，母线电压下掉时，BBU 必须在约 2 毫秒内接管母线，并能以 3 kW 功率供电 4 分钟。像台达（Delta）做的 ORv3 标准 BBU 模块，输出 48 V 直流、功率 3 kW，直接插进普通电源槽位。6 个槽位插满是 18 kW，按 N+1 留 1 个备份还有 15 kW 可用。不过这里要算两本账，4 kJ 的能量它存得下，可跳变那一瞬间缺的是 40 kW 的功率，15 kW 的电源框单靠自己顶不住。能量够了，功率也得够。
锯齿另一头更麻烦。GPU 停下来通信时，机柜负载瞬间猛砸 $40\text{ kW}$，PSU 同样要 0.2 秒才能收住手。多出来的这 $4\text{ kJ}$ 全涌到机柜里那根约 50 V 的直流母线上，没有电容或 BBU 吃进去，母线电压就会往上冲。而且电池放电快、充电慢。一台 ORv3 BBU 放电能到 3 kW，充电往往只有 250 W 左右。如果锯齿太密，电池来不及回血就会被榨干。英伟达在 2025 年年中推出的 GB300 NVL72 机柜里，干脆在 PSU 里塞了占一半体积的电解电容。算下来每张 GPU 摊到约 65 焦耳，整柜 72 张卡加起来约 $4.7\text{ kJ}$，跟前面算的那个 $4\text{ kJ}$ 缺口差不多大。再加上固件里的爬坡限制，和负载突然掉下来时故意让 GPU 空转耗电的功率燃烧器（power burner）。英伟达自己拿一次训练任务测过，GB300 对电网的峰值用电比 GB200 最多低 30%。
N+1 与 2N 冗余，单母线陷阱与微软的减法
有了储能设备，还要防备设备坏掉或停机保养。拿 50 kW 的 UPS 模块来算一笔 100 kW 机房负载的账，就能看懂 N、N+1、2N 和 2N+1。
最省钱的叫 N，买 2 个 50 kW 模块，正好顶住 100 kW，平时 100% 满载。坏 1 个，或者停 1 个做保养，机房就掉电。买 3 个 50 kW 模块（装机 150 kW）叫 N+1。它只能应付坏 1 个模块，或者保养 1 个模块，不能同时干。保养第 3 个模块时，剩下 2 个就退化成了裸奔的 N。买 4 个模块（装机 200 kW）并排挂一起叫 N+2，停 1 个保养还能再坏 1 个。
很多人看 N+2 用了 4 个模块，就以为它跟 2N 一样。其实只有在 N 刚好等于 2 的巧合下，两者的模块数才碰巧都是 4 个。要命的区别在于，N+1 和 N+2 往往把所有模块都接在同一根共享母线（shared output bus）上。这就是单母线陷阱。前面备胎再多，只要那根共享母线短路或者总开关跳闸，整间机房瞬间全黑。

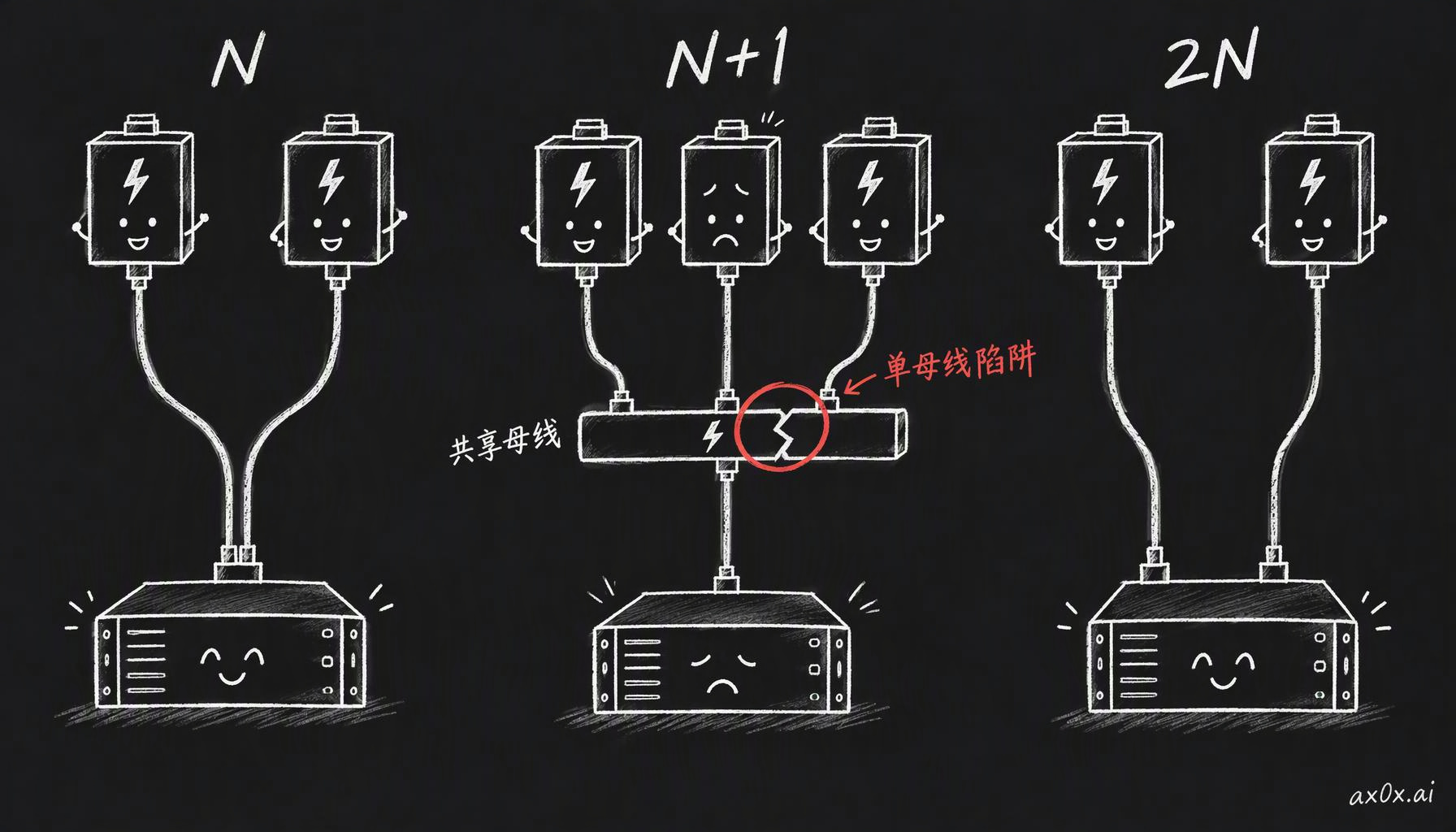

N、N+1、2N 数的是备用模块有几个，可要是所有模块都接在同一根共享母线上，备胎再多，这根母线一出事整间机房照样全黑
要躲开单母线陷阱，得上 2N。也就是从头到尾建 A、B 两套物理隔离的供电链路，各有自己的 100 kW UPS、配电柜和母线。服务器插双电源线，平时两路各出 50 kW。哪怕整条 A 路炸了，B 路瞬间接过全部 100 kW。在 2N 基础上给 A、B 两路各加 1 个 50 kW 备胎（每路 150 kW），就叫 2N+1。Kian 说 2N+1 基本就是现实工程里冗余设计的天花板了。
算得再好的冗余，日常运维里也常被三种失误废掉。第一是负载长胖吃掉冗余。原本 100 kW 负载配 3 个 50 kW 模块，是 N+1。后来换了新 GPU，负载涨到 150 kW，监控上还是一片绿，其实已经变成没有备胎的 N，坏 1 个模块就全跳闸。第二是开关越级跳闸（breaker coordination 失败）。A、B 两个大厅共用上游一个总断路器。A 厅短路时，A 厅门口的支路断路器本该跳开却没跳，故障电流就往上冲，把总断路器顶跳了，好端端的 B 厅也跟着断电。第三是忘了给控制电脑接 UPS。机柜接了 UPS 和发电机，水泵和冷机也接了发电机，偏偏管冷却阀门的控制电脑插在普通市电插座上。电网一闪，控制电脑关机，冷水断流，GPU 照样高温停机。
衡量机房有多抗造，行业里有两把尺子，等级（Tiers）和几个九（Nines）。Uptime Institute 定的 Tier I 到 Tier IV，看的是供电和制冷的线路怎么搭。Tier I 是单路供电。Tier II 加了冗余组件。Tier III 叫可并行维护（concurrently maintainable），计划内保养不用停机。Tier IV 叫容错（fault tolerant），随便炸掉一路设备业务也无感。这四个等级里，Uptime 都把现场的发电机组当成最靠得住的电源。2017 年哈维飓风淹了休斯顿，Equinix 在休斯顿的机房整场风暴里一直没停。
几个九看的是一年 8,760 小时里实际能用的时间占多少，或者合同里承诺了多少。99.9%（三个九）一年允许停机约 8 小时 46 分钟（8.76 小时）。99.99%（四个九）一年约 52.6 分钟。托管供电合同常见的 99.999%（五个九），一年只允许断电约 5.26 分钟。Tier 说的是图纸怎么画，几个九算的是一年实际停了多久。图纸画成 Tier IV，运维拉错一个闸照样会停电，停的这几分钟全记在几个九的账上。
反过来，如果外部电网极结实，机房里还能做减法。微软云与 AI 负责人 Scott Guthrie 在 2025 年 11 月 12 日的博客里透露，微软亚特兰大 Fairwater 数据中心给 GPU 集群砍掉了现场发电机、砍掉了机房级 UPS，连机柜双路供电也省了。微软给的理由是，亚特兰大这块地拿到了非常可靠的电网供电。按微软的说法，这样用三个九的成本，就能拿到四个九的可用性。
真实世界的打脸现场，Cloudflare 与 Meta 的教训
图纸画得再美，真断起电来照样处处是坑。2023 年底 Cloudflare 在俄勒冈州波特兰那次大断网，就是一连串的翻车。当时 Cloudflare 的控制平面（管配置、控制台和 API）在波特兰租了 3 个不同机房做高可用。2023 年 11 月 2 日，Flexential 在波特兰的那座核心机房因为一次接地故障断了市电。按剧本，UPS 电池能顶 10 分钟，院子里的 10 台发电机 10 秒左右就该启动接管。
结果同一次接地故障把 10 台发电机全弄跳闸了，得有人到现场一台台手动重启。本该撑 10 分钟的 UPS 电池，只撑了约 4 分钟就开始掉线。按 Cloudflare 事后报告的说法，机房的门禁系统没接备用电池，跟着停了，当晚值夜班的也只有保安和一个才入职一周的技术员。更要命的是，服务器虽然分在 3 个机房，最底层的数据库（ClickHouse）和消息队列（Kafka）只放在断电的这一个机房里。另外 2 个机房没断电，可连不上库，也跟着瘫了。团队当天就在灾备机房把控制平面的大部分功能拉了起来，可整场事故前后拖了约 40 小时才彻底收尾。事后 Cloudflare 搞了一轮叫 Code Orange 的整改，把只放在一个机房的依赖挨个拆掉，还专门演练了整座机房断电。四个多月后，2024 年 3 月 26 日，同一座波特兰机房又断电了。按 Cloudflare 的说法，这回是给 Flexential 所有机笼供电的 4 台配电盘同时出了故障。这回不用人插手，API 和控制台 7 分钟内就恢复了。
大模型训练集群也一样老出事。Meta 在 Llama 3 论文里公开过一组数。Llama 3 405B 在 16,384 张 H100 上预训练，Meta 截了其中 54 天来统计，任务一共中断了 466 次。计划内维护 47 次，意外崩溃 419 次，平均每 3 小时就断一次（约 78% 是 GPU 和显存等硬件故障）。就这么每 3 小时摔一跤，Meta 的有效训练时间还是保在 90% 以上，54 天里只有 3 次故障要人动手大修。平时升级维护，Meta 用一套叫维护列车（maintenance trains）的轮换办法，每次只停一块区域检修。停得太勤，任务老被打断；一次停太多，又有大片算力闲着，Meta 就在这两头之间挑一个合适的大小。
把这一路串起来看，再碰到云服务闪断、长任务报错，我觉得心态会平和不少。再看到哪家云服务挂了半天控制台，我觉得多半是某个没人想到的地方漏了底，就像当年 Cloudflare 把数据库只放在一个机房里。你自己租卡跑训练，隔半天就碰上节点掉线重跑，我觉得也不用怀疑人生。Meta 那 1.6 万张卡的集群也是平均每 3 小时断一次，有效训练时间照样保在了 90% 以上。电保住了，几万张卡之间怎么互相传梯度，就是下一篇要讲的事。
本系列整理自 freeCodeCamp 上 Kian（@neuralkian）的课程「Inside an AI Factory – Power, Cooling, and GPUs Explained」（课程原名 From Watts to Tokens，讲义在 kiankyars.github.io/gigawatt）。框架和大部分例子是 Kian 的，我按主题重新编排、核对了数字，理解有偏差的地方锅在我。文中提到的公司只是例子，不构成任何投资建议。
